Badger Meter小流量控制阀

Badger Meter小流量控制阀

Badger Meter 控制阀特别适合于控制中小流量的液体或气体，管径从1/4〞到2〞，它们的Cv（流通值）值范围从0.0000018到54。

包含RC系列，过程阀门，SC系列。

1）RC系列经典标准产品：

RCV定位是高质量和高设计较小的调节阀阀解决方案，可以做1/4〞到2〞。

材质选择范围广，阀内件选择范围广，多种连接方式。

用于科研，评价装置，技术装置和精密投料应用。

包括：常规阀，法兰阀，角阀，高压阀，低温阀，棒料阀，三通阀。

a、常规阀：

l  尺寸DN1/4〞—1〞；

l  Cvs0.0000018—6.0；

l  公称压力可达PN340；

l  适用-70℃~+530℃。

应用领域：一般工业，水及污水处理工业，化工工业，石油工业，天然气工业，制药工业，航空航天工业。

RC系列除了标准的不锈钢外壳，可以使用许多其他材料。

气压执行机构可以与定位器、过滤减压阀、电磁阀和压力表，组成一个紧凑结构，较合理的布局到各种阀门。

b、法兰阀：

l  尺寸DN1/2〞—1〞；

l  Cvs0.000008—6.0；

l  公称压力可达PN340；

l  适用-70℃~+530℃。

适合控制液体，气体，蒸汽工业应用。

应用领域：一般工业，水及污水处理工业，化工工业，石油工业，天然气工业，制药工业，航空航天工业。

2）过程阀门：

结构牢固，维护简单，无腐蚀，易操作特点。

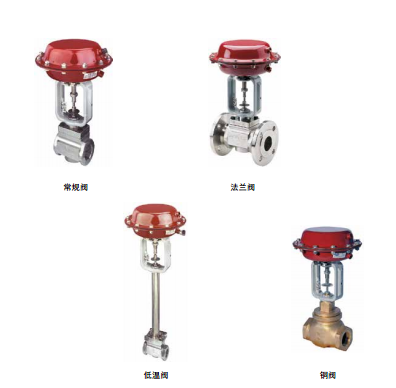

包括：常规阀，法兰阀，低温阀，铜阀。

a、常规阀：

l  尺寸DN1〞—2〞；

l  Cvs0.02—25；

l  公称压力可达PN50；

l  适用-70℃~+530℃。

适合控制水应用。

应用领域：一般工业，水及污水处理工业，化工工业，石油工业，天然气工业，制药工业，航空航天工业，汽车工业。

b、法兰阀：

l  尺寸DN1〞—2〞；

l  Cvs0.02—25；

l  公称压力可达PN50；

l  适用-70℃~+530℃。

应用领域：一般工业，水及污水处理工业，化工工业，石油工业，天然气工业，制药工业，航空航天工业。

本系列阀门尤为适合某些过程工业的苛刻要求。它用于对效果，质量和阀体尺寸有要求的工业应用中，调节控制液体、蒸汽和气体。

紧凑，控制效果好的全钢执行器，以及不锈钢材质的标准阀体，能长期使用且维护简便。

比较常规的特点：可调的弹簧预紧力，可调的阀杆行程，阀杆导向型式可选和阀内件可更换（阀针）。

3）SC系列卫生阀门：

无死角，易清洗特点。

用于卫生，医药和食品工业。

包括：铸造型卫生阀，棒料型卫生阀。

a、铸造型卫生阀门：

l  尺寸DN1〞—1.5〞；

l  Cvs0.05—90；

l  公称压力可达PN20；

l  适用-20℃~+150℃。

应用领域：一般工业，食品及饮料行业，水及污水处理工业，化工工业，制药工业。

b、棒料型卫生阀

l  尺寸DN1/2〞—2〞；

l  Cvs0.05—4.0；

l  公称压力可达PN20；

l  适用-20℃~+150℃。

应用领域：一般工业，食品及饮料行业，水及污水处理工业，化工工业，制药工业。

该系列设计用来满足卫生、医药或食品工业的应用要求。所有的设计都可以提供气动执行器和各种配件

Badger Meter小流量控制阀技术资料
